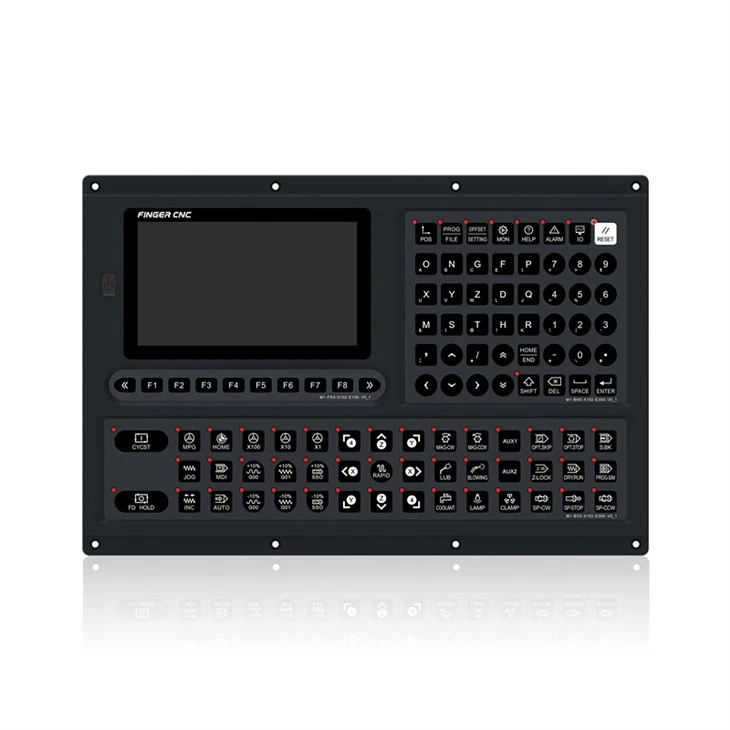

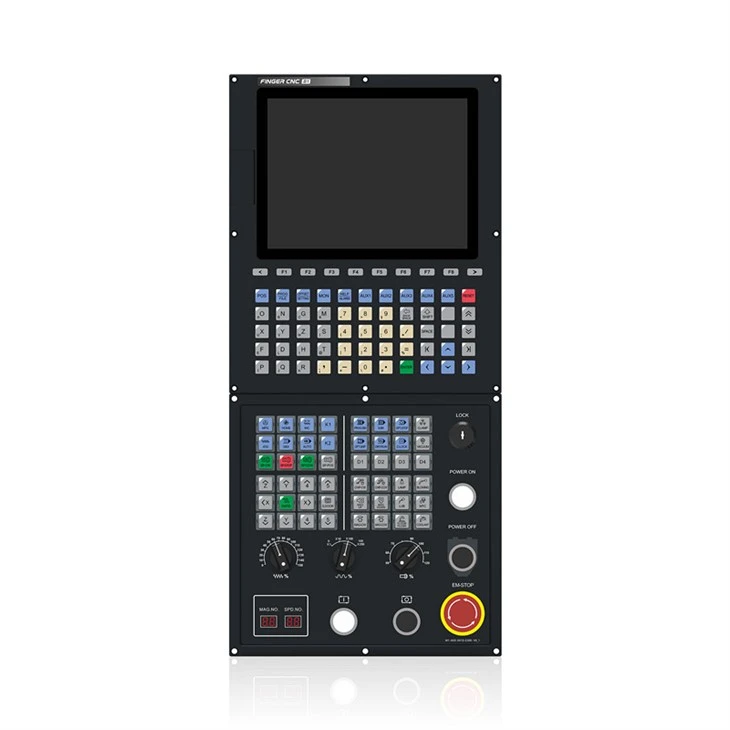

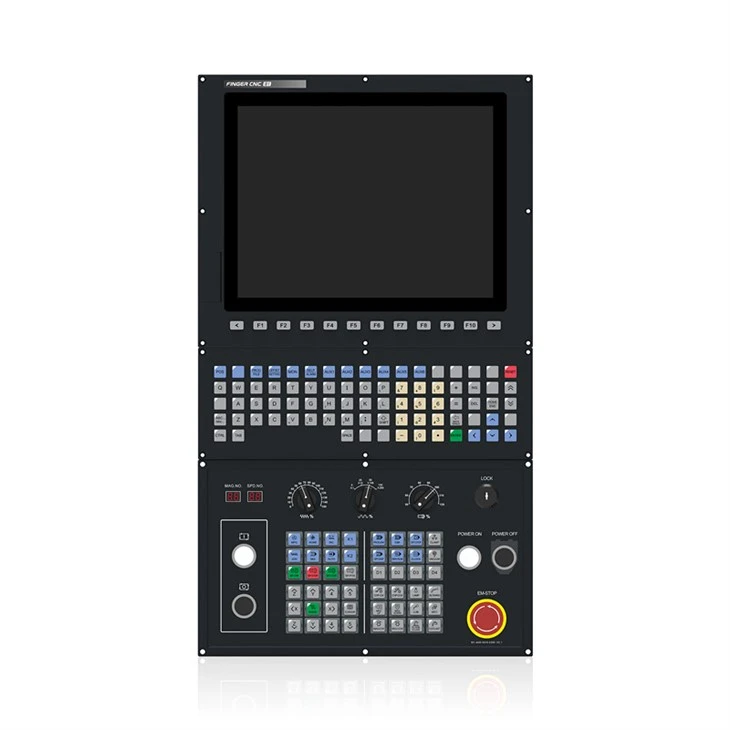

Pengawal Kilang

1. Paparan LCD Definisi Tinggi
2.Menyokong kawalan mesin pengilangan CNC 3- dan 4-paksi
3. Pengaturcaraan perbualan untuk operasi mudah
4. Mod pemesinan Komprehensif: Menyokong bukan sahaja pengilangan konvensional tetapi juga pemesinan lubang dan benang, termasuk penggerudian, reaming, countersinking, membosankan dan lubang pengilangan pelbagai saiz dengan pemotong pengilangan—sesuai untuk pelbagai bahagian.
5. Kawalan bas EtherCAT atau MⅢ untuk prestasi masa nyata yang lebih baik dan penyelenggaraan yang lebih mudah
6. Menyokong antara muka IoT untuk pemerolehan masa nyata data pemesinan, memudahkan pengurusan yang lebih mudah

Hantar pertanyaan

pengenalan produk

400M

Gambaran Keseluruhan Perkakasan

1. Antara Muka Input:
Menerima isyarat daripada peranti luaran, seperti input butang daripada panel pengendalian mesin, isyarat daripada pelbagai penderia (cth, penderia kedudukan dan suhu), dan program pemesinan CNC yang dihantar daripada peranti luaran. Jenis antara muka input biasa termasuk USB, port bersiri dan Ethernet, membolehkan sambungan mudah dan pemindahan data dengan pelbagai peranti luaran.
2. Antara Muka Output:
Isyarat kawalan output yang diproses oleh sistem CNC kepada komponen penggerak mesin, seperti motor pemacu, injap solenoid dan lampu penunjuk, untuk mengawal pergerakan mesin, tindakan dan paparan status. Jenis dan format isyarat output mesti sepadan dengan komponen penggerak yang disambungkan untuk memastikan penghantaran dan pelaksanaan isyarat yang tepat.
3. Skrin Paparan:
Biasanya menggunakan LCD atau skrin sentuh untuk memaparkan antara muka sistem CNC, program pemesinan, parameter pemesinan, status mesin dan maklumat penggera, memudahkan pengendali memantau dan mengendalikan mesin.
4. Fungsi Komunikasi dengan Peranti Luaran:
Menyokong pemindahan data dengan peranti hos (cth, komputer) untuk membolehkan pemantauan jauh, penghantaran program, naik taraf sistem dan rangkaian dengan peranti CNC lain untuk operasi yang diselaraskan dan pengurusan berpusat berbilang mesin. Kaedah komunikasi mungkin termasuk pilihan berwayar (cth, Ethernet, port bersiri) dan wayarles (cth, Wi-Fi, Bluetooth).
5. Paparan Warna Resolusi Tinggi:
Menyediakan output visual yang lebih jelas dan terperinci.
6. Pengekalan Kuasa Mati Lanjutan:
Menyokong pengekalan data jangka panjang semasa kehilangan kuasa, memastikan rakaman data masa nyata yang lebih dipercayai.
7. CPU Berprestasi Tinggi:
Berfungsi sebagai komponen pengkomputeran teras sistem CNC, bertanggungjawab untuk memproses dan melaksanakan pelbagai perintah CNC, program dan pengiraan data. CPU berprestasi tinggi membolehkan tindak balas pantas dan pengendalian jumlah arahan yang besar, memastikan prestasi dan kecekapan sistem masa nyata.
8. Kestabilan Produk dengan 400-Memori Berprestasi Tinggi Siri:
Memastikan pelaksanaan program yang lebih lancar dan meningkatkan kemudahan penggunaan.
9.USB 3.0 Port:
Membolehkan pemindahan dan import program yang lebih pantas dan cekap.

Gambaran Keseluruhan Perisian

1.Platform Sistem Kawalan Terbenam RT-Linux
2.Modul Pelaksanaan Disusun Penuh
3.Platform Pembangunan IoT Boleh Dikonfigurasikan
4. Bantuan Jauh untuk Diagnosis Kesalahan dan Peningkatan
5. Konsep Reka Bentuk Berasaskan Platform
6.64-Bit Kawalan Kontur Kelajuan Tinggi, Ketepatan Tinggi
7. Penyuntingan Program Berbantukan Perbualan
8. Pemesinan Lengkung Khas:
1) Menyokong pemesinan kelajuan linear yang berterusan untuk lengkung parabola dan spline, meningkatkan kualiti kemasan permukaan.
2)Kefungsian pengajaran lengkung spline secara automatik menyesuaikan lengkung antara titik menggunakan persamaan padu, memberikan lengkung yang lebih lancar berbanding dengan fungsi pengajaran tradisional.
9. Penyuntingan Perbualan:
Menjadikan pengaturcaraan dan operasi lebih intuitif dan mudah difahami, mengurangkan halangan kemahiran untuk pengendali.
10. Kapasiti Storan yang Besar:
Menawarkan kapasiti storan program dan paparan yang luas untuk memenuhi keperluan program pemesinan yang kompleks.
11. Kelajuan Pelaksanaan Tinggi:
Masa imbasan PLC yang singkat membolehkan tindak balas pantas kepada arahan pemesinan, meningkatkan kecekapan pemprosesan.
12.Sokongan untuk Pelbagai Mesin Pengilangan, Jenis Pampasan dan Kapak Gantry Mudah
13.Sokongan untuk Pelbagai Majalah Alat:
Termasuk majalah payung, cakera dan alat servo.

Parameter produk

Siri Produk	400M
Pemilihan Fungsi	400MA	400MB
Model Produk	400MA1-H	400TB2-H(V) 400TB3-H(V) 400TB4-V
► Spesifikasi Sistem
Kaedah Pemasangan	Mendatar	Mendatar / Menegak
Saiz Skrin Paparan	7-inci	8-inci/10.4-inci/15-inci
Bilangan Maksimum Paksi (Termasuk Spindle)	Standard 4 (Maksimum 6)	Standard 4 (Maksimum 6)
Bilangan Maksimum Saluran	Standard 1 (Maksimum 1)	Standard 1 (Maksimum 1)
Bilangan Maksimum Paksi Terpaut Setiap Saluran Tunggal	3	3
Bilangan Maksimum Spindle Setiap Saluran Tunggal	1	1
DA/AD	Pilihan	Pilihan
Sistem Operasi	LinuxRT	LinuxRT
Ingatan	1GB	1GB
Kapasiti Program	4GB	4GB
Bilangan Unit Prabaca	1000 Blok/s	1000 Blok/s
Bilangan Maksimum Kumpulan Pampasan Alat	160 kumpulan	160 kumpulan
Penularan	USB/RS485/LAN/WIFI	USB/RS485/LAN/WIFI
Kefungsian Bas	EtherCAT	EtherCAT
I/O Boleh Dikembangkan Maksimum	64-Titik I/O	64-Titik I/O
(IoT)Internet Perkara Industri	Pilihan	Pilihan
Fungsi Nilai Mutlak	EtherCAT	EtherCAT
► Fungsi program
Piawaian pengaturcaraan makro	Makro B/C	Makro B/C
Kecerdasan perbualan	Disokong	Disokong
Pemindahan program melalui pemacu USB	Disokong	Disokong
Semakan ralat program automatik	Disokong	Disokong
Fungsi kunci program	Pilihan	Pilihan
► Fungsi pampasan
Pampasan tirus	Tidak Disokong	Tidak Disokong
Pampasan tindak balas	Tidak Disokong	Tidak Disokong
Pampasan jejari penjuru	Tidak Disokong	Tidak Disokong
Pampasan ralat skru dua hala	Tidak Disokong	Tidak Disokong
Pampasan maklum balas	Tidak Disokong	Tidak Disokong
► Arahan Kod G
Mod Kawalan Trajektori Ketepatan Tinggi	Disokong	Disokong
Mod Melicin Laluan	Disokong	Disokong
Interpolasi Lengkung NURBS	Disokong	Disokong
Memotong Benang	Disokong	Disokong
Alat Offset	Disokong	Disokong
Kitaran Penggerudian Peck Berkelajuan Tinggi	Disokong	Disokong
Kitaran Pengilangan Benang Tangan Kiri	Disokong	Disokong
Kitaran Membosankan Halus	Disokong	Disokong
Kitaran Penggerudian	Disokong	Disokong
Kitaran Penggerudian Patuk Lubang Dalam	Disokong	Disokong
Kitaran Gerudi Patuk	Disokong	Disokong
Kitaran Pengilangan Benang	Disokong	Disokong
Kitaran Penggerudian	Disokong	Disokong
Kitaran Penggerudian Berkelajuan Tinggi	Disokong	Disokong
Kitaran Boring Halus Separa Automatik	Disokong	Disokong
Kitaran Membosankan Patuk Lubang Dalam	Disokong	Disokong
Berbilang Set Parameter Ketepatan Tinggi Berkelajuan Tinggi	Disokong	Disokong
► Kepersisan Tinggi Berkelajuan Tinggi
Kedudukan Dinamik Spindle (C-Axis)	Penukaran Lancar untuk Pelaksanaan Kedudukan Terus (memerlukan gelendong servo)
Mod Tanpa Henti antara Bahagian Alat	Disokong	Disokong
Kawalan JERK MAHAL	Disokong	Disokong
Kawalan Sudut Automatik	Disokong	Disokong
Had Kelajuan Jejari Arka Pekeliling	Disokong	Disokong
Pemasangan NURBS	Disokong	Disokong
Fungsi Kawalan Gelung Tertutup	Tidak Disokong	Tidak Disokong
► Fungsi tambahan
Skrin permulaan tersuai	Disokong	Disokong
Kod M tersuai	Disokong	Disokong
Kod G tersuai	Disokong	Disokong
Mencampurkan paksi bas dan paksi generik	Disokong	Disokong
Fungsi definisi semula IO	Disokong	Disokong
Pemesinan paksi senget	Disokong	Disokong
Pemesinan satah condong	Disokong	Disokong
Pemesinan DNC	Disokong	Disokong
Skala berkadar	Disokong	Disokong
Jenis Pecutan/Nyahpecutan	Linear (Malar A), berbentuk S (Malar JERK)
Pengurusan Kehidupan Alat	Pengurusan had masa/Had kiraan
Fungsi Perlindungan	Pintu keselamatan, had keras, had lembut, pengesanan pengapit, pengesanan perubahan alat turet
Ramalan Roda Tangan	Ramalan program/Fungsi rollback program
Gangguan Roda Tangan	Disokong	Disokong
Mulakan semula Fungsi	Pemulihan titik putus automatik dan mula semula tersuai
Roda Tangan pelbagai fungsi	Disokong	Disokong
Simulasi Grafik	Pratonton grafik sebelum pelaksanaan program, pengesanan dinamik semasa pelaksanaan program
Pengurusan Pihak Berkuasa	Pengurusan kebenaran parameter
Kunci Kalendar	Disokong	Disokong
Pemantauan Beban Paksi	Disokong	Disokong
Pemantauan Osiloskop	Perintah sistem pemantauan masa nyata dan bentuk gelombang maklum balas servo
Mengikuti Pengesanan Ralat	Disokong	Disokong
Pengesanan Jangkauan Kelajuan Spindle	Disokong	Disokong
Backu Data	Sandaran program, sandaran parameter, sandaran pampasan alat
Penarikan Pantas Alat untuk Mengetuk	Disokong	Disokong
Majalah Alat Kepelbagaian	Majalah Alat Cakera, Majalah Alat Payung dan Majalah Alat Tersuai
Penjajaran Alat Automatik	Disokong	Disokong
► Kefungsian Kompaun
Penorehan Berbilang Spindle	Tidak Disokong	Tidak Disokong
Kawalan saluran bebas lengan robot	Tidak Disokong	Tidak Disokong

Ciri-ciri Produk

1. Keberkesanan Kos yang Tinggi

2. Kestabilan Tinggi

3. Kelajuan Pelaksanaan Pantas

4. Mod Pemesinan Komprehensif

5. Lengkapkan Fungsi Pampasan

6.Suntingan Perbualan

7. Sistem Menyokong Kawalan Nadi, Input Analog dan Kawalan Komunikasi Bas

Ciri Khas

1. Kawalan Sudut Tepat:

Dalam gerakan interpolasi, sistem menggunakan teknologi pandangan ke hadapan kelajuan HLAT untuk mengawal kelajuan selekoh dalam cara ramalan, bersekutu, memilih kelajuan selekoh yang optimum untuk memastikan kestabilan ketepatan dan kelajuan lancar, meminimumkan kesan pada mesin.

2.HAI Penghalusan Kontur:

Apabila perisian CAM menghasilkan fail NC, sedikit ketidaktepatan boleh mewujudkan segmen yang sangat kecil. Fungsi pelicinan kontur HAI secara automatik memilih strategi berdasarkan ciri segmen garisan, menyusun semula kontur sehingga ia memenuhi keperluan interpolasi sambil mengekalkan ketepatan.

3.Fungsi Ramalan Roda Tangan:

Semasa pemesinan percubaan, roda tangan boleh digunakan untuk mengawal kelajuan dan arah mesin, dengan fungsi terbalik yang berkesan menghalang perlanggaran akibat ralat pengaturcaraan.

Kes Permohonan

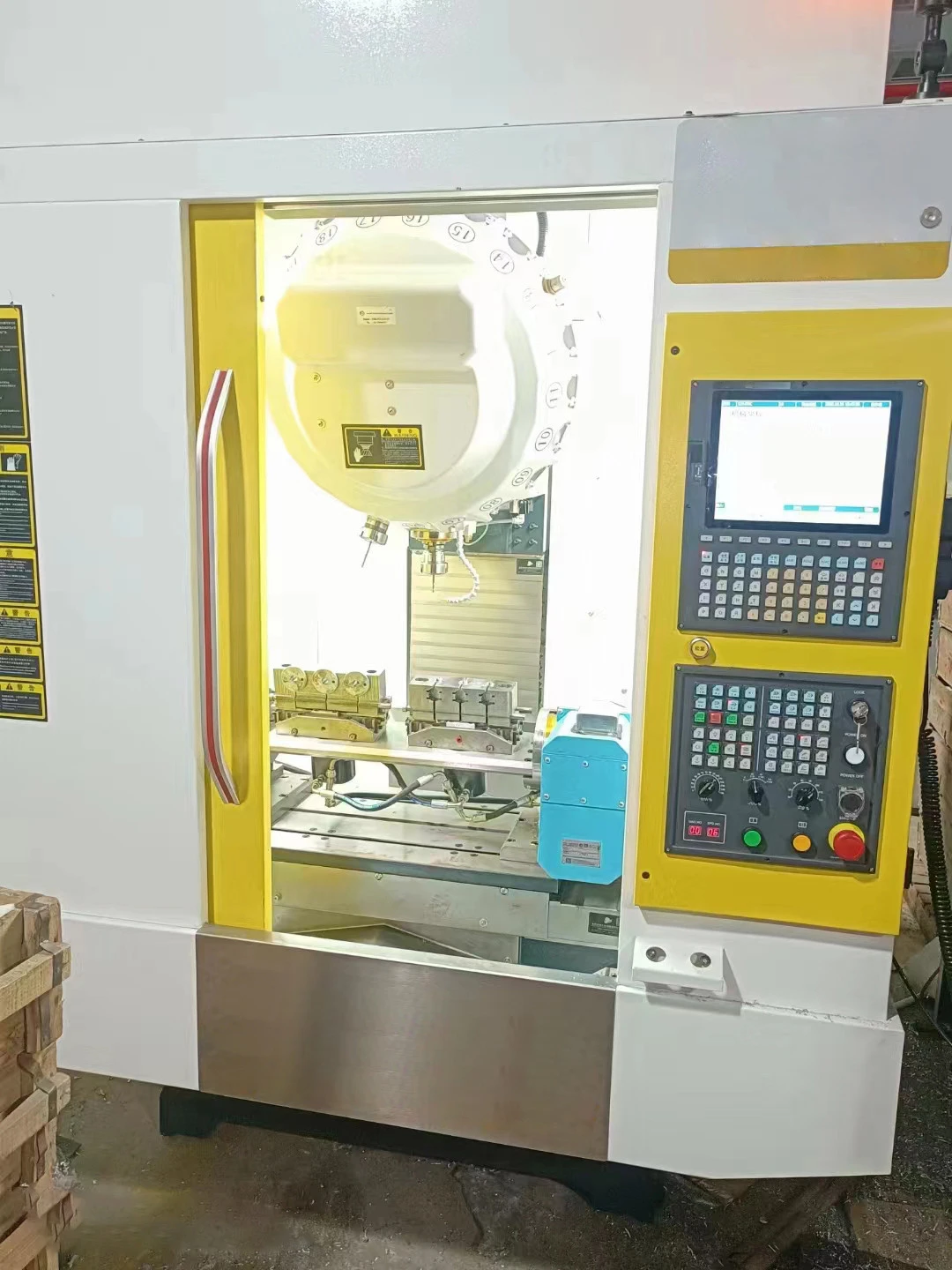

Direka bentuk untuk digunakan dengan mesin penggerudian dan penoreh, 3-mesin pengisar paksi, 4-mesin pengisar paksi dan mesin pengukir dan pengilangan.
