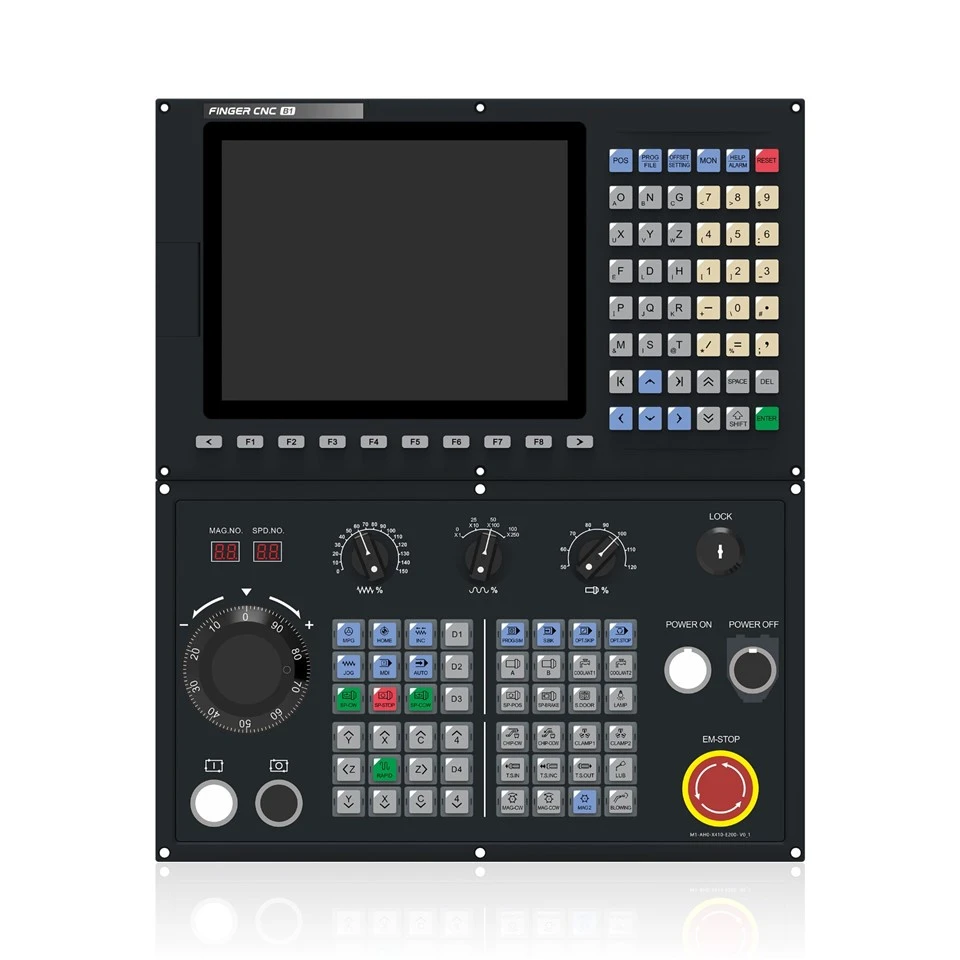

2-Sistem Pelarik CNC Paksi
2. Interpolasi koordinat kutub: membenarkan kawalan profil paksi linear dan berputar melalui input arahan Cartesian, sesuai untuk aplikasi seperti pemesinan sesondol, pengilangan diameter luar dan pengilangan bentuk tidak sekata.
3. Pemotongan poligon (pemotong terbang): menggunakan konfigurasi berbilang gelendong, membolehkan pusingan poligon pantas, meningkatkan kecekapan pemprosesan dengan ketara.
Gambaran Keseluruhan Perkakasan
- Dilengkapi dengan seni bina CPU berbilang teras dan platform pengkomputeran berprestasi tinggi untuk pengalaman operasi yang lancar.
- Storan berkapasiti besar 2GB terbina dalam menyokong berbilang tugas dan memastikan pelaksanaan program yang lancar.
- Reka bentuk rintangan gangguan tinggi, memenuhi piawaian EFT 4.5KV dan pensijilan CE, sesuai untuk persekitaran industri.
- Menyokong komunikasi RS485 yang stabil untuk pengembangan peranti persisian yang boleh dipercayai.
- Antara muka USB 3.0 berkelajuan tinggi untuk sandaran data pantas dan import program.
- Teknologi pengekalan kuasa pemadaman yang lama melindungi rakaman data masa nyata untuk meningkatkan kebolehpercayaan.
- Mendayakan berbilang kaedah komunikasi, termasuk Ethernet, bersiri, Wi-Fi dan Bluetooth, untuk pemantauan jauh, pemindahan program dan pengurusan berpusat dengan komputer atas atau peranti CNC lain.
- Pengembangan I/O menyokong sehingga 128 titik kawalan untuk mengendalikan peralatan yang kompleks.
- Keupayaan program melihat ke hadapan mencapai 8000 blok sesaat, memastikan kuasa pemprosesan yang cemerlang.
- Menyokong kawalan sehingga 20 paksi, memberikan keupayaan kawalan berbilang paksi yang luar biasa.
Gambaran Keseluruhan Perisian
- Berdasarkan sistem pengendalian Linux RT, menawarkan prestasi masa nyata yang dipertingkatkan dan tindak balas yang lebih pantas.
- Platform UI terbuka dan PLC bersepadu membolehkan antara muka dan fungsi tersuai, membolehkan operasi diperibadikan yang tidak pernah berlaku sebelum ini.
- Pengurusan kawalan capaian yang fleksibel membolehkan pengguna memberikan kebenaran mengikut keperluan, meningkatkan kebolehsuaian sistem.
- Menyokong simulasi grafik, pengaturcaraan perbualan, dan kod M tersuai untuk operasi pengguna yang mudah.
- Tindak balas imbasan PLC pantas meningkatkan kecekapan pemprosesan.
- Fungsi pampasan mesin panas dan sejuk meningkatkan kestabilan kualiti pemprosesan.
- Menyokong RTCP dan pampasan panjang alat 3D, secara automatik mengira kedudukan hujung alat untuk memastikan ketepatan pemesinan.
- Pemesinan berbilang fungsi dengan keupayaan penggilingan pusing: pengilangan lima paksi dalam mod pengilangan dan putaran gelendong utama berkelajuan tinggi dalam mod pelarik, membolehkan pemprosesan kecekapan tinggi.
- Komunikasi nilai mutlak SSI pilihan memberikan kestabilan tinggi dan keupayaan anti-gangguan, menjadikannya sesuai untuk persekitaran industri yang kompleks.
- Menyokong pilihan gelung tertutup penuh kawalan kelajuan, termasuk maklum balas fasa ab dan maklum balas SSI, memastikan kawalan ketepatan tinggi.
Parameter produk
|
Siri Produk |
300T |
|
|
Pemilihan Fungsi |
300TA |
|
|
Model Produk |
300TA1-H |
300TA2-H(V) 300TA3-H(V) 300TA4-V |
|
► Spesifikasi Sistem |
||
|
Kaedah Pemasangan |
Mendatar |
Mendatar / Menegak |
|
Saiz Skrin Paparan |
7-inci |
8-inci/10.4-inci/15-inci |
|
Bilangan Maksimum Paksi (Termasuk Spindle) |
Standard 5 (Maksimum 5) |
Standard 6 (Maksimum 6) |
|
Bilangan Maksimum Saluran |
1(1) |
1(1) |
|
Bilangan Maksimum Paksi Terpaut Setiap Saluran Tunggal |
3(XZC) |
3(XZC) |
|
Bilangan Maksimum Spindle Setiap Saluran Tunggal |
Standard 2 (Maksimum 2) |
Standard 2 (Maksimum 2) |
|
DA/AD |
Pilihan |
Pilihan |
|
Sistem Operasi |
LinuxRT |
LinuxRT |
|
Ingatan |
2GB |
2GB |
|
Kapasiti Program |
8GB |
8GB |
|
Bilangan Unit Prabaca |
1000 Blok/s |
1000 Blok/s |
|
Bilangan Maksimum Kumpulan Pampasan Alat |
40 kumpulan |
40 kumpulan |
|
Penularan |
USB/RS232/RS485/LAN/WIFI |
USB/RS232/RS485/LAN/WIFI |
|
I/O Boleh Dikembangkan Maksimum |
I32/O32 |
I32/O32 |
|
(IoT)Internet Perkara Industri |
Pilihan |
Pilihan |
|
Servo Bas |
MECHATROLINK-lll(Pilihan), EtherCAT |
MECHATROLINK-lll(Pilihan),EtherCAT |
|
Spindle Bas |
Disokong |
Disokong |
|
Fungsi Komunikasi |
ModbusTcp,RS232,RS485 |
ModbusTcp,RS232,RS485 |
|
I/O standard |
Kad paksi bas (termasuk 2 output nadi): I24/O16 Bas IO (tidak termasuk output nadi): I16/O16 |
|
|
► Fungsi program |
||
|
Arahan pengaturcaraan (G-codes) |
Mematuhi piawaian antarabangsa. |
|
|
Piawaian pengaturcaraan makro |
Disokong (Makro B, Makro C) |
|
|
Pengaturcaraan latar belakang |
Disokong |
Disokong |
|
Kecerdasan perbualan |
Disokong |
Disokong |
|
Pemindahan program melalui pemacu USB |
Disokong |
Disokong |
|
Semakan ralat program automatik |
Disokong |
Disokong |
|
Fungsi kunci program |
Pilihan |
Pilihan |
|
► Fungsi pampasan |
||
|
Pampasan tirus |
Tidak Disokong |
Tidak Disokong |
|
Pampasan tindak balas |
Tidak Disokong |
Tidak Disokong |
|
Pampasan jejari penjuru |
Tidak Disokong |
Tidak Disokong |
|
Pampasan ralat skru dua hala |
Tidak Disokong |
Tidak Disokong |
|
Pampasan maklum balas |
Tidak Disokong |
Tidak Disokong |
|
Pampasan Suhu Mesin Sejuk dan Panas |
Tidak Disokong |
Tidak Disokong |
|
► Kepersisan Tinggi Berkelajuan Tinggi |
||
|
Kedudukan Dinamik Spindle (C-Axis) |
Disokong (memerlukan gelendong servo) |
|
|
Mod Tanpa Henti antara Bahagian Alat |
Disokong |
Disokong |
|
Fungsi Kawalan Gelung Tertutup |
Tidak Disokong |
Tidak Disokong |
|
► Fungsi tambahan |
||
|
Skrin permulaan tersuai |
Tidak Disokong |
Tidak Disokong |
|
Kod M tersuai |
Tidak Disokong |
Tidak Disokong |
|
Kod G tersuai |
Tidak Disokong |
Tidak Disokong |
|
Mencampurkan paksi bas dan paksi generik |
Tidak Disokong |
Tidak Disokong |
|
Fungsi definisi semula IO |
Tidak Disokong |
Tidak Disokong |
|
Pemesinan paksi senget |
Tidak Disokong |
Tidak Disokong |
|
Pemesinan satah condong |
Tidak Disokong |
Tidak Disokong |
|
Pemesinan DNC |
Tidak Disokong |
Tidak Disokong |
|
Skala berkadar |
Tidak Disokong |
Tidak Disokong |
|
Jenis Pecutan/Nyahpecutan |
Linear (Malar A), berbentuk S (Malar JERK) |
|
|
Pengurusan Kehidupan Alat |
Pengurusan had masa/Had kiraan |
|
|
Fungsi Perlindungan |
Pintu keselamatan, had keras, had lembut, pengesanan pengapit, pengesanan perubahan alat turet |
|
|
Ramalan Roda Tangan |
Ramalan program/Fungsi rollback program |
|
|
Gangguan Roda Tangan |
Disokong |
Disokong |
|
Mulakan semula Fungsi |
Pemulihan titik putus automatik dan mula semula tersuai |
|
|
Roda Tangan pelbagai fungsi |
Disokong |
Disokong |
|
Simulasi Grafik |
Pratonton grafik sebelum pelaksanaan program, pengesanan dinamik semasa pelaksanaan program |
|
|
Pengurusan Pihak Berkuasa |
Pengurusan kebenaran parameter |
|
|
Kunci Kalendar |
Disokong |
Disokong |
|
Pemantauan Beban Paksi |
Disokong |
Disokong |
|
Pemantauan Osiloskop |
Perintah sistem pemantauan masa nyata dan bentuk gelombang maklum balas servo |
|
|
Mengikuti Pengesanan Ralat |
Disokong |
Disokong |
|
Pengesanan Jangkauan Kelajuan Spindle |
Disokong |
Disokong |
|
Backu Data |
Sandaran program, sandaran parameter, sandaran pampasan alat |
|
|
Penarikan Pantas Alat untuk Mengetuk |
Disokong |
Disokong |
|
► Alat Turret |
||
|
Alat Turret |
Turret elektrik, turet hidraulik, turet servo, turret dikawal paksi |
|
|
► Tailstock Boleh Program (Servo Tailstock) |
||
|
Tailstock Boleh Diprogram |
Tidak Disokong |
Tidak Disokong |
|
► Fungsi Memotong |
||
|
Interpolasi Parabola |
Disokong |
Disokong |
|
Interpolasi elips |
Disokong |
Disokong |
|
Interpolasi Silinder |
Disokong |
Disokong |
|
Interpolasi Arka Pekeliling 3D |
Tidak Disokong |
Tidak Disokong |
|
Interpolasi Poligon (Pisau Terbang) |
Disokong |
Disokong |
|
Interpolasi Koordinat Kutub |
Disokong |
Disokong |
|
Mengetik |
G84/G88 |
G84/G88 |
|
Memotong Benang |
Kitaran pusingan benang, benang berbilang kepala, benang arka, benang condong, benang pic berubah-ubah, dsb. |
|
|
Pusingan Pecah Cip |
Generasi kedua (linear, arka, pecah cip benang) |
|
|
► RTCP Berpaut Lima Paksi |
||
|
RTCP |
Tidak Disokong |
Tidak Disokong |
|
► Pemeriksaan Visual |
||
|
Pemeriksaan Visual |
Pilihan |
Pilihan |
|
► Kawalan SSV Spindle |
||
|
SSV gelendong |
Tidak Disokong |
Tidak Disokong |
|
► Paksi Sepunya |
||
|
Spindle Biasa |
Tidak Disokong |
Tidak Disokong |
|
► Kawalan Paksi Segerak |
||
|
Benang Segerak Menghidupkan Spindle yang Sama |
Tidak Disokong |
Tidak Disokong |
|
Penyegerakan Spindle Dwi Saluran |
Tidak Disokong |
Tidak Disokong |
|
Gandingan Paksi / Pertukaran / Campuran |
Tidak Disokong |
Tidak Disokong |
|
► Lengan Robot |
||
|
Kawalan Saluran Bebas untuk Lengan Robot |
Tidak Disokong |
Tidak Disokong |
Ciri-ciri Produk
- Menawarkan keberkesanan kos yang luar biasa.
- Peralatan ini menjalani ujian yang ketat, memastikan kestabilan yang luar biasa untuk operasi yang boleh dipercayai merentas pelbagai aplikasi.
- Dilengkapi dengan 2GB RAM berprestasi tinggi dan 8GB storan yang luas, memberikan pengalaman pengguna yang sangat lancar.
- Sistem ini menyokong kawalan nadi, input analog, dan kawalan komunikasi bas, memenuhi pelbagai keperluan kawalan.
Ciri Khas

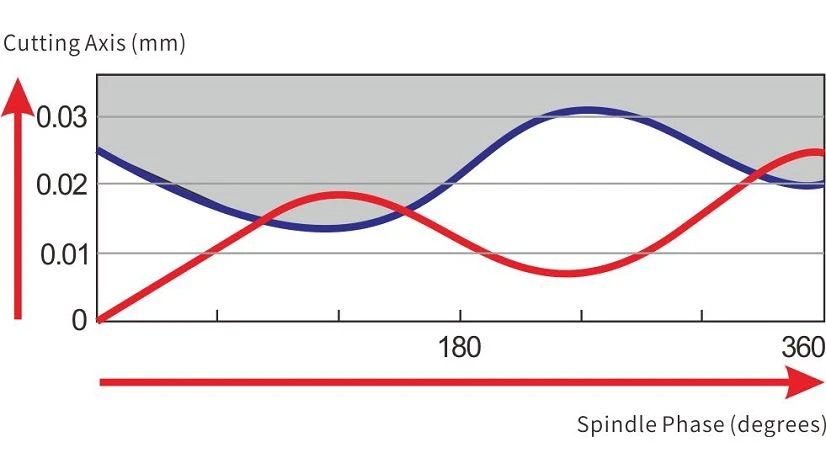

Fungsi pecah cip
Gambaran Keseluruhan Ciri
Teknologi pemecah cip "Penyegerakan Penuh" Yida menyediakan penyelesaian yang ideal untuk keperluan pemecahan cip dalam pemusingan pelarik dengan pendekatan kos efektif.
Konsistensi pecah cip
Mencapai prestasi pecah cip yang konsisten merentasi kelajuan putaran yang berbeza, memastikan kestabilan proses dan meningkatkan ketepatan pemesinan.
Mengurangkan Campur Tangan Manusia
Dengan ketara meminimumkan keperluan untuk campur tangan manusia, yang berpotensi mencapai operasi bebas tangan. Ini mengurangkan kerumitan operasi dan meningkatkan kecekapan pemesinan.
Fungsi Interpolasi
Interpolasi Koordinat Kutub
Dengan menggunakan arahan koordinat Cartesian, fungsi ini membenarkan kawalan profil interpolasi antara paksi linear dan berputar. Aplikasi termasuk pemprosesan cam, pengilangan diameter luar dan pengilangan bahan kerja berbentuk tidak sekata.
Interpolasi Silinder
Pergerakan paksi putaran, yang ditentukan oleh arahan sudut, ditukar secara dalaman kepada jarak paksi linear pada permukaan luaran, memudahkan interpolasi lurus atau bulat dengan paksi lain. Ini memudahkan pengaturcaraan pemesinan permukaan silinder dengan ketara.
Kes Permohonan
- Terutamanya digunakan untuk pemesinan permukaan kompleks, acuan ketepatan tinggi dan komponen ketepatan, sesuai untuk industri seperti automotif, aeroangkasa, elektronik, peranti perubatan dan instrumen ketepatan.
- Dalam senario pemprosesan kecekapan tinggi, alat mesin boleh melakukan pemesinan dua atau berbilang stesen kerja.
- Untuk pemprosesan kelompok produk yang menjimatkan tenaga kerja, mesin pelarik yang digabungkan dengan kekuda untuk penyusuan automatik digunakan.
