Sebagai pembekal yang berpengalaman pengawal CNC, saya mempunyai keistimewaan menyaksikan evolusi luar biasa keajaiban teknologi ini. CNC, atau kawalan berangka komputer, pengawal adalah otak di sebalik pembuatan moden, membolehkan alat pemesinan yang tepat dan automatik. Di blog ini, saya akan menyelidiki komponen utama pengawal CNC, memberi penerangan tentang sistem yang rumit yang menjadikan peranti ini sangat diperlukan dalam landskap perindustrian hari ini.
Unit Pemprosesan Pusat (CPU)
Di tengah -tengah setiap pengawal CNC terletak unit pemprosesan pusat (CPU). Komponen yang kuat ini berfungsi sebagai pusat arahan, melaksanakan arahan dan menguruskan aliran data dalam sistem. Sama seperti CPU di komputer anda, CPU CPU CNC memproses algoritma dan pengiraan kompleks untuk menterjemahkan spesifikasi reka bentuk ke dalam pergerakan mesin yang tepat.
CPU moden yang digunakan dalam pengawal CNC direka untuk mengendalikan pemprosesan berkelajuan tinggi, memastikan masa tindak balas yang cepat dan operasi lancar. Mereka mampu melakukan multitasking, secara serentak menguruskan pelbagai paksi gerakan, perubahan alat, dan fungsi lain. Prestasi CPU secara langsung memberi kesan kepada kelajuan dan ketepatan keseluruhan mesin CNC, menjadikannya faktor kritikal dalam menentukan keupayaan pengawal.
Ingatan
Memori adalah satu lagi komponen penting pengawal CNC. Ia menyimpan kod program, data alat, parameter mesin, dan maklumat lain yang diperlukan untuk operasi mesin. Terdapat dua jenis memori utama yang digunakan dalam pengawal CNC: memori baca sahaja (ROM) dan memori akses rawak (RAM).
ROM adalah memori yang tidak menentu yang menyimpan perisian firmware dan sistem pengawal. Ia mengandungi arahan operasi asas yang digunakan oleh CPU untuk boot pengawal dan melaksanakan fungsi penting. Setelah diprogramkan, data dalam ROM tidak dapat diubah suai, memastikan kestabilan dan kebolehpercayaan sistem.
RAM, sebaliknya, adalah memori yang tidak menentu yang menyimpan kod program dan data yang sedang diproses oleh CPU. Ia membolehkan akses cepat ke maklumat, membolehkan pengawal membuat pelarasan masa nyata dan melaksanakan arahan dengan cekap. Jumlah RAM dalam pengawal CNC menentukan saiz dan kerumitan program yang boleh dijalankan, serta bilangan paksi yang boleh dikawal serentak.
Modul Input/Output (I/O)
Modul input/output (I/O) bertanggungjawab untuk menggabungkan pengawal CNC dengan peranti luaran dan sensor dalam mesin. Mereka membenarkan pengawal menerima isyarat input daripada sensor seperti suis had, pengekod, dan sensor alat, dan menghantar isyarat output kepada penggerak seperti motor, solenoid, dan geganti.
Modul I/O datang dalam pelbagai jenis dan konfigurasi, bergantung kepada keperluan khusus mesin CNC. Mereka boleh menjadi digital atau analog, dan boleh menyokong protokol komunikasi yang berbeza seperti Ethernet, USB, atau komunikasi bersiri. Modul I/O memainkan peranan penting dalam memastikan keselamatan dan kebolehpercayaan mesin, kerana mereka menyediakan cara untuk pengawal untuk memantau dan mengawal pelbagai fungsi sistem.
Papan kawalan gerakan
Papan kawalan gerakan adalah litar khusus yang bertanggungjawab untuk mengawal pergerakan paksi mesin. Mereka menerima arahan dari CPU dan menghasilkan isyarat yang sesuai untuk memacu motor yang memindahkan alat pemotongan mesin atau bahan kerja.
Papan kawalan gerakan menggunakan algoritma dan teknik lanjutan untuk memastikan kawalan gerakan yang tepat dan lancar. Mereka boleh mengimbangi faktor-faktor seperti tindak balas, geseran, dan inersia, dan boleh menyesuaikan kelajuan dan percepatan paksi dalam masa nyata untuk mengoptimumkan proses pemesinan. Sesetengah papan kawalan gerakan juga menyokong ciri -ciri canggih seperti gearing elektronik, yang membolehkan pelbagai paksi disegerakkan dan dikawal bersama.
Antara muka mesin manusia (HMI)
Antara muka mesin manusia (HMI) adalah antara muka pengguna pengawal CNC. Ia menyediakan cara bagi pengendali untuk berinteraksi dengan mesin, arahan input, dan memantau status sistem. HMI boleh menjadi paparan skrin sentuh, papan kekunci, tetikus, atau gabungan peranti ini.
HMI moden direka untuk menjadi intuitif dan mesra pengguna, dengan paparan grafik dan antara muka yang didorong menu yang memudahkan pengendali menavigasi dan mengawal mesin. Mereka memberikan maklum balas masa nyata mengenai status mesin, termasuk kedudukan paksi, kelajuan motor, dan status alat. Sesetengah HMI juga menyokong ciri -ciri canggih seperti pemantauan dan kawalan jauh, yang membolehkan pengendali mengakses dan mengawal mesin dari lokasi terpencil.
Perisian
Perisian adalah sebahagian daripada pengawal CNC, menyediakan fungsi dan kecerdasan yang membolehkan mesin melaksanakan tugasnya. Perisian ini termasuk sistem operasi, bahasa pengaturcaraan, dan perisian aplikasi yang digunakan untuk membuat dan menjalankan program CNC.
Sistem operasi menguruskan sumber pengawal, seperti CPU, memori, dan modul I/O, dan menyediakan platform untuk pelaksanaan perisian aplikasi. Bahasa pengaturcaraan digunakan untuk menulis program CNC, yang menentukan urutan operasi dan laluan alat yang akan diikuti oleh mesin. Terdapat beberapa bahasa pengaturcaraan yang digunakan dalam pemesinan CNC, termasuk kod G-Code, M-Code, dan ISO.
Perisian aplikasi menyediakan ciri dan fungsi tambahan, seperti integrasi CAD/CAM, simulasi, dan pengoptimuman. Ia membolehkan pengendali membuat dan mengedit program CNC, mensimulasikan proses pemesinan, dan mengoptimumkan laluan alat untuk meningkatkan kecekapan dan kualiti operasi pemesinan.
Tawaran produk kami
Sebagai pembekal terkemuka pengawal CNC, kami menawarkan pelbagai produk berkualiti tinggi untuk memenuhi keperluan pelanggan kami. Portfolio produk kami termasuk:

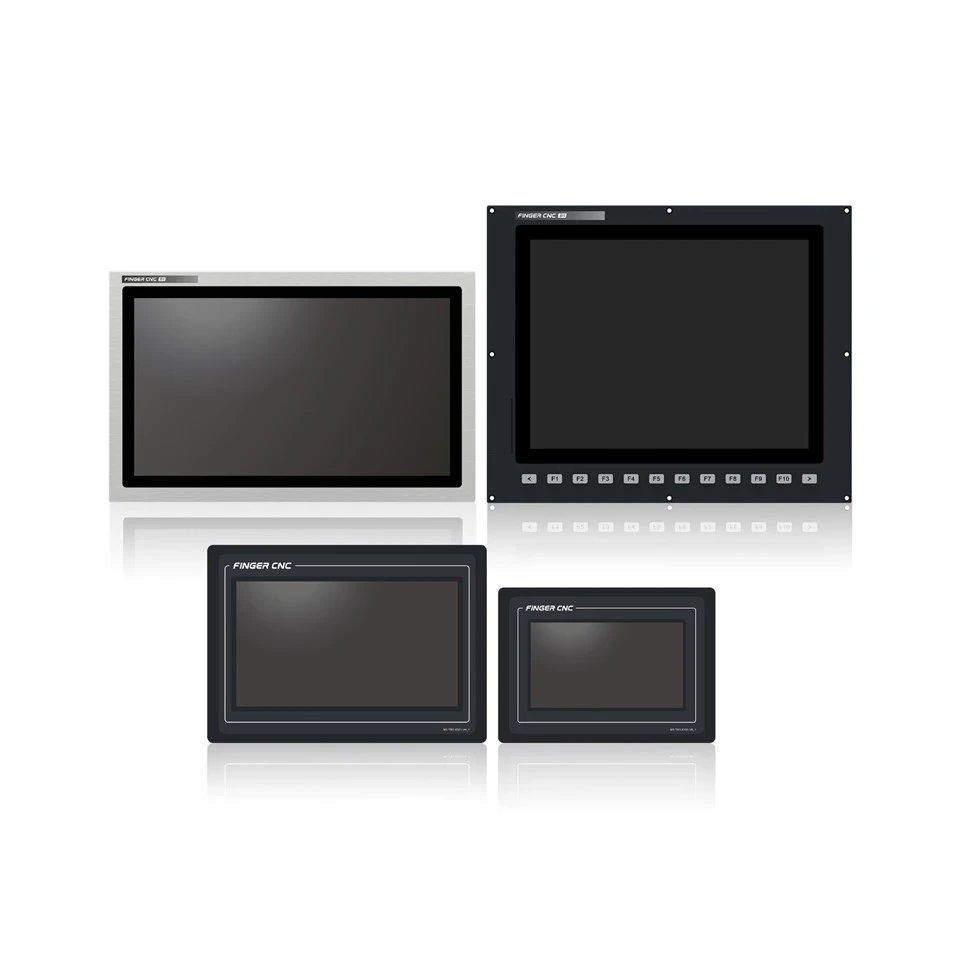

- Pengawal Gerakan Perindustrian berprestasi tinggi NC-X5: Pengawal lanjutan ini direka untuk aplikasi kawalan gerakan berkelajuan tinggi dan tinggi. Ia mempunyai CPU yang kuat, kapasiti memori yang besar, dan algoritma kawalan gerakan maju, menjadikannya sesuai untuk pelbagai mesin perindustrian.
- Pengawal lengan robot pelbagai paksi: Pengawal lengan robot kami direka khusus untuk mengawal lengan robot pelbagai paksi. Ia menyediakan kawalan gerakan yang tepat dan lancar, yang membolehkan kedudukan dan manipulasi objek yang tepat. Pengawal menyokong ciri -ciri canggih seperti maklum balas daya dan pengesanan perlanggaran, memastikan keselamatan dan kebolehpercayaan sistem robotik.
- Sistem Kawalan CNC Automatik X dan Z Lathe Berkualiti Tinggi Untuk Pengawal CNC Besar: Sistem kawalan pelarik ini direka untuk mesin mesin bubut yang besar, memberikan kawalan tepat pada paksi x dan z. Ia mempunyai HMI yang mesra pengguna, keupayaan pengaturcaraan lanjutan, dan pemprosesan berkelajuan tinggi, menjadikannya sesuai untuk aplikasi pemesinan tugas berat.
Hubungi kami untuk pembelian dan perundingan
Jika anda berada di pasaran untuk pengawal CNC atau mempunyai sebarang soalan mengenai produk kami, kami ingin mendengar daripada anda. Pasukan pakar kami tersedia untuk memberi anda maklumat terperinci, sokongan teknikal, dan penyelesaian yang disesuaikan untuk memenuhi keperluan khusus anda. Sama ada anda bengkel kecil atau kemudahan pembuatan yang besar, kami mempunyai kepakaran dan produk untuk membantu anda meningkatkan produktiviti dan kualiti anda. Hubungi kami hari ini untuk memulakan perbualan tentang bagaimana pengawal CNC kami dapat memberi manfaat kepada perniagaan anda.
Rujukan
- Dooner, I., & Diaz, C. (2013). Buku Panduan Pemesinan CNC. Industrial Press Inc.
- Groover, MP (2015). Asas Pembuatan Moden: Bahan, Proses, dan Sistem. Wiley.
- Stephenson, DA, & Agapiou, JS (2006). Teori dan amalan pemotongan logam. CRC Press.
